一、单选题

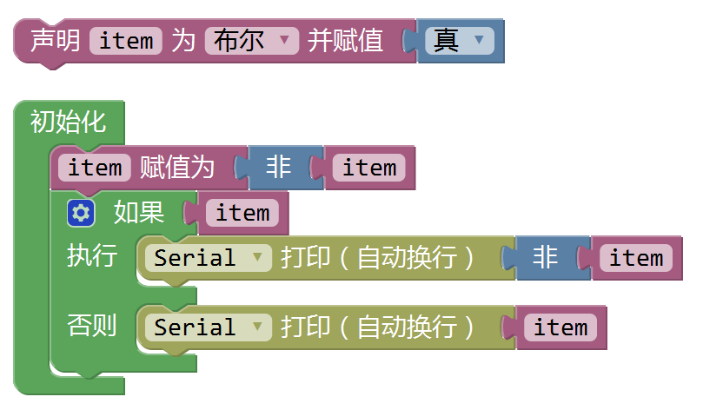

1、如图所示,串口监视器打印出的值为?( )
A true
B false
C 1
D 0
2、正常情况下,两节5号干电池串联的电压为?( )
A 3V
B 5V
C 1.5V
D 2V

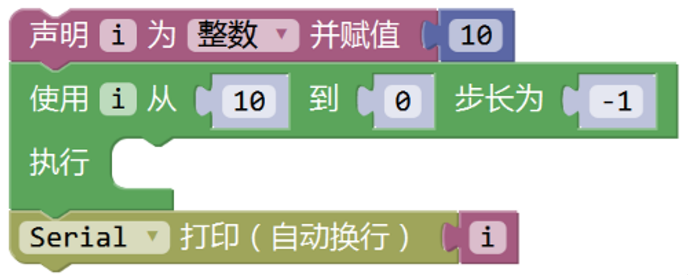

3、如图程序执行后,串口监视器输出i的值为?( )
A 10
B 9
C 1
D 0
4、如果将光敏电阻模块接在Arduino UNO/Nano主控板的A0管脚上,想使用串口监视器查看光敏电阻输出的范围值,合理的程序是?( )
A
B
C
D
5、Arduino UNO/Nano主控板工作电压一般是多少伏?( )
A 3.3V
B 5V
C 7.4V
D 9V

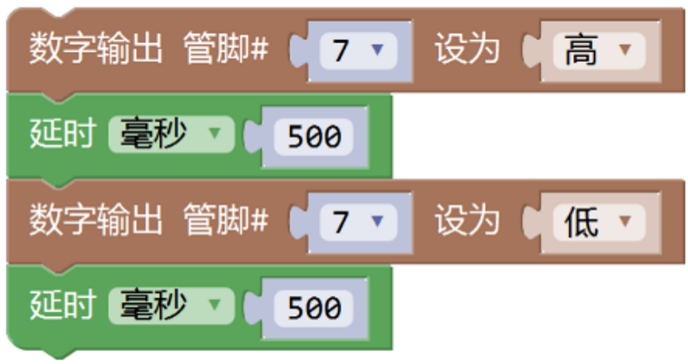

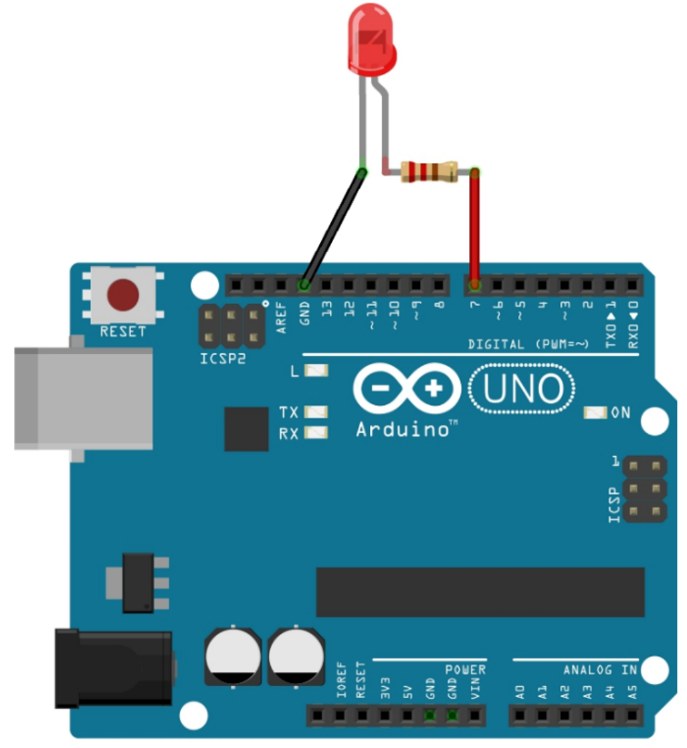

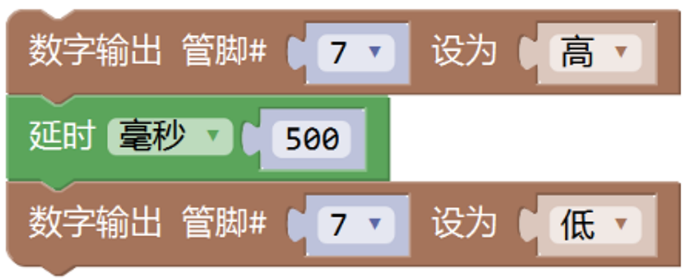

6、如图所示,红色LED小灯每隔0.5秒闪烁一次,正确的程序是?( )
A
B
C
D

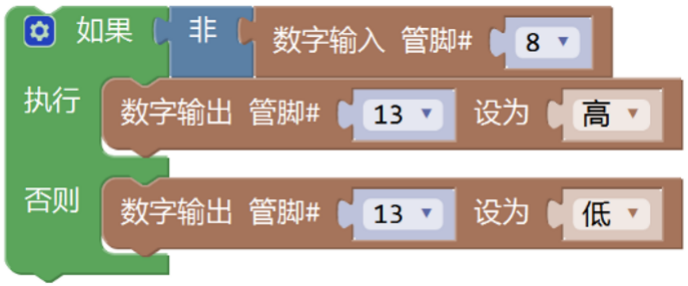

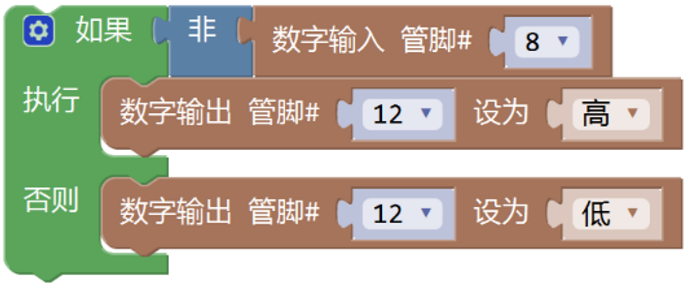

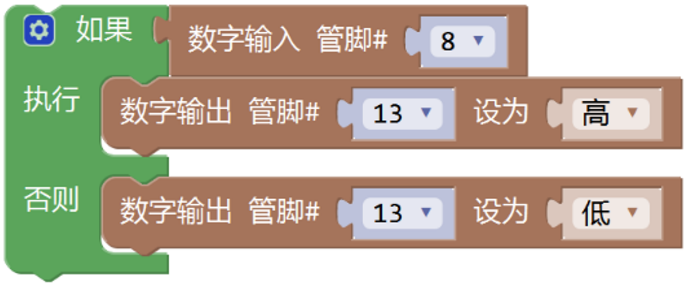

7、假设Arduino UNO/Nano主控板8号引脚外接一个按钮模块,该按钮模块在默认状态下将8号引脚置为高电平。若希望按住按钮时板载小灯被点亮,松开按钮后板载小灯熄灭。下列程序正确的是?( )
A
B
C
D
8、以下电路中,不属于并联电路的是?( )
A
B
C
D
9、以下电路符号中表示LED的是?( )
A
B
C
D
10、以下各项中,用来表示电流单位的是?( )
A 安培
B 伏特
C 欧姆
D 法拉

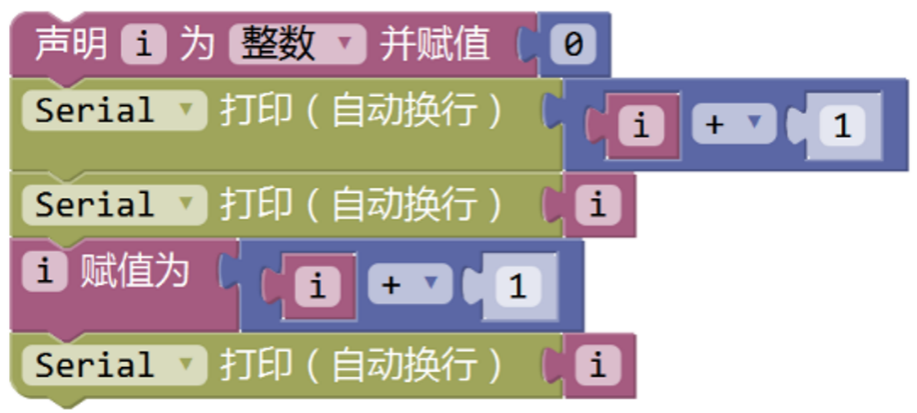

11、如图程序中串口监视器三次输出的值分别为?( )
A 1,1,2
B 0,0,1
C 1,0,1
D 0,1,0

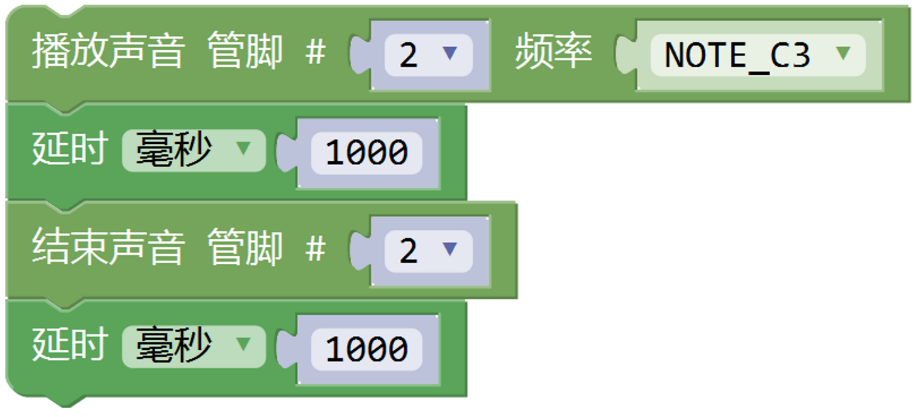

12、如图程序所示,接在2号引脚上的蜂鸣器效果是?( )
A 蜂鸣器响起1000秒,停止1000秒
B 蜂鸣器响起后立刻停止
C 蜂鸣器不发声
D 蜂鸣器响起1秒,停止1秒

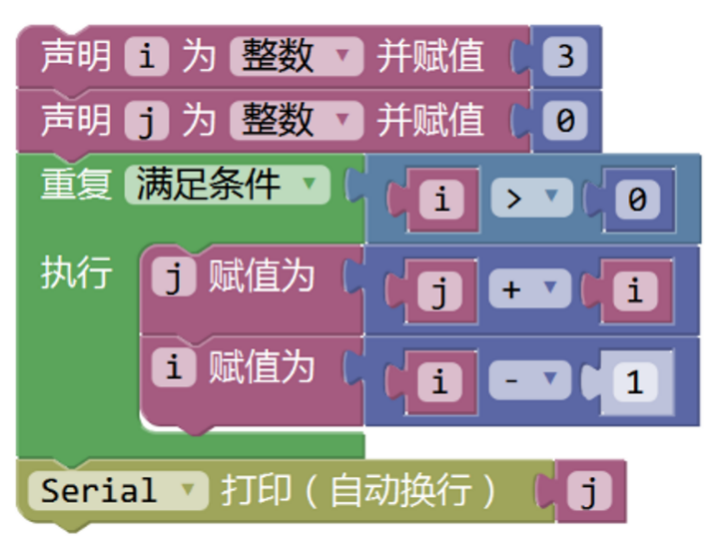

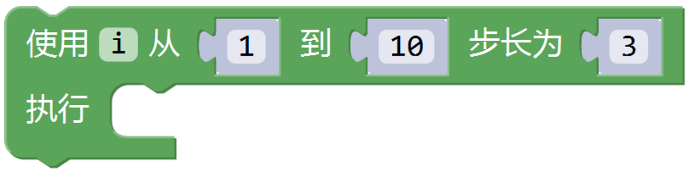

13、以下循环程序将会执行几次?( )
A 1次
B 2次
C 3次
D 4次

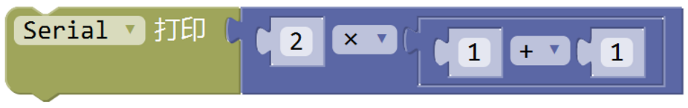

14、如图所示,串口监视器打印出的值为?( )
A 3
B 4
C 5
D 6
15、以下选项中属于执行器的是?( )
A 超声波传感器
B 遥控器
C 舵机
D 电位器
16、以下物质为导体的是?( )
A 纯净水
B 盐水
C 橡胶
D 木头
17、关于电流和电源,下列说法不正确的是?( )
A 在电源的外部,电流从电源的正极流向电源的负极
B 电路中只要有电源,就一定有电流
C 电流是由电荷做定向运动形成的
D 金属导体中的电流方向与电子移动的方向相反
18、正常情况下,超过多少伏电压会对人体造成伤害?( )
A 5V
B 10V
C 36V
D 220V

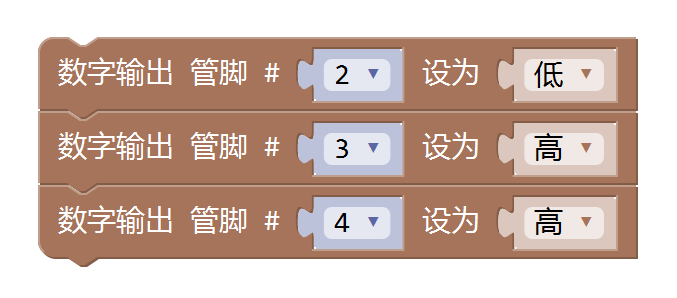

19、电路搭建及程序如图所示,主控板上电后,若按钮按下,3盏LED灯的效果可能是?( )
A 红色小灯点亮,其他熄灭
B 除红色小灯外,其他小灯都点亮
C 三盏小灯都点亮
D 三盏小灯都熄灭
20、以下公式中表示欧姆定律的是哪个?( )
A c=2πr
B W=IUt
C I=U/R
D P=W/t
二、多选题
21、下列信号属于模拟信号的是?( )
A 按键的开关和闭合
B 壶中水温的变化
C 光敏电阻探测的光照强度
D 电路的通断状态
22、对于Arduino UNO控制板的供电方式描述正确的是?( )
A 可以通过USB接口供电
B 可以通过5V引脚供电
C 可以通过DC接口供电
D 可以通过Vin引脚供电
23、以下程序中,不合理的有?( )
A
B
C
D
24、一个完整的电路要包括?( )
A 电源
B 导线
C 开关
D 用电器
25、以下各项中,对发光二极管描述正确的有?( )
A 发光二极管也称为LED
B 发光二极管区分正负极
C 发光二极管单向导通
D 发光二极管属于半导体元器件
三、判断题
26、机器人必须具备人的形状。( )
A 正确
B 错误
27、 电压也被称为电位差或电势差。( )
A 正确
B 错误
28、以下程序在串口监视器中输出的值是3。( )
A 正确
B 错误
29、Arduino UNO/Nano主控板只有14个引脚支持数字信号的输入/输出功能。( )
A 正确
B 错误
30、正常情况下,超声波传感器的Echo引脚是触发引脚。( )
A 正确
B 错误
