一、实操题

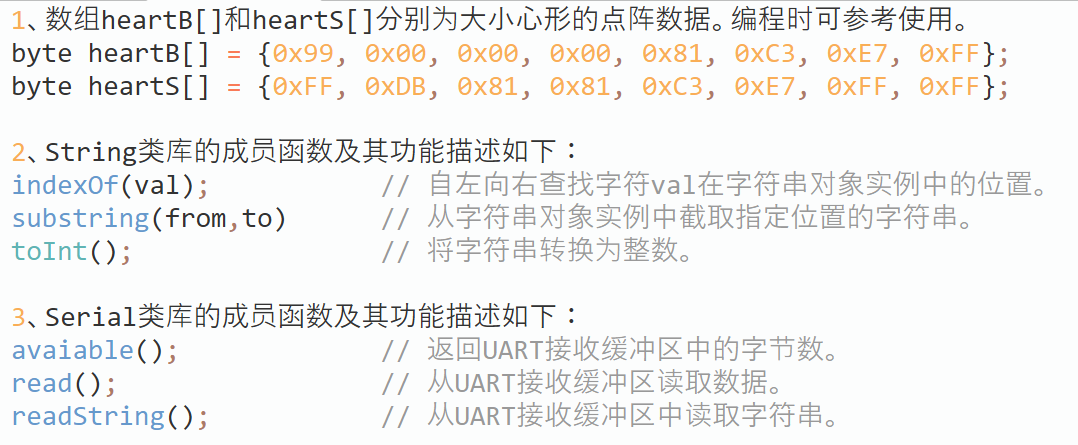

1、主题：串口交互心形图案显示 器件：ESP32主控、8x8LED点阵、74HC595串口寄存器芯片（或模块）及相关器件。 要求： 使用74HC595串口寄存器芯片控制8x8LED点阵循环显示大小心形图案，通过串口输入报文来设置大小心形图案各自的显示时长。 报文的格式示例为：B100S300 其中：B100表示显示大的心形图案时长100毫秒；S300表示显示小的心形图案时长300毫秒。显示时间范围在100~999毫秒之间。 具体要求如下： 1、程序启动后，8x8LED点阵最外侧四边的LED灯点亮，中间区域LED灯熄灭。 2、在串口监视器窗口输入框输入上述格式的报文后，在串口监视器窗口输出解析后相应的报文内容。以报文B100S300为例，串口监视器窗口输出的内容为B-100:S-300。 3、8x8LED根据报文的内容连续切换显示大小两个心形图案。以报文B100S300为例，先显示大的心形图案，时长100毫秒，然后显示小的心形图案，时长300毫秒，依次反复，直至输入新的报文数据。 4、程序采用C代码编写，不得使用外部库调用。 5、未作规定处可自行处理，无明显与事实违背即可。 6、编写程序文件命名规则为：DJKS5_身份证号，考试完毕拷贝上交备案。 7、程序编写过程中不得打开库例程和其它程序，如发现，实操成绩按照0分处理。 说明：
正确答案：
略
