一、单选题
1、程序中的低电平一般用（ ）来表示。
A 0
B 1
C 0或1
D 2
2、图示下列程序，串口监视器输出的值为？
A 5
B 15
C 10
D 20
3、下列模块中，属于逻辑运算符的是?
A
B
C
D
4、正常情况下，程序中，当引脚4输入的电压为2.5V时，串口监视器的返回值是？
A 0
B 1
C 512
D 不确定
5、正常情况下，程序中，当引脚4输入的电压为2.5V时，串口监视器的返回值是？
A 0
B 1
C 512
D 不确定
6、 此模块可以实现的功能是？
A 将数字管脚A0设为低电平
B 将模拟管脚A0设为高电平
C 将数字管脚A0设为高电平
D 将模拟管脚A0设为低电平
7、以下属于“逻辑”运算符的指令是哪个？
A
B
C
D

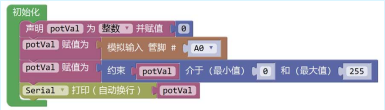

8、下图所示程序中，模拟输入模块A0引脚的返回值为800时，则串口监视器中显示的val的值为（ ）
A 0
B B. 500
C C. 100
D D. 255

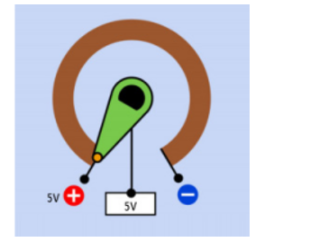

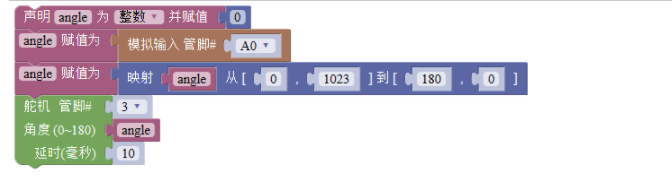

9、通过电位器模块控制舵机的转动，程序如下，当电位器旋转到如下图所示位置时，舵机的转动角度是？
A 0
B 180
C 60
D 120
10、电位器模块连接到A0引脚，程序模块如下，串口监视器输出的最大值为？
A 0
B 255
C 1023
D 不确定的值
11、程序模块如下，当A0引脚输入的电压为2.5V时，程序模块的返回值为？
A 0
B 1
C 511
D 不确定
12、Arduino UNO/Nano主控板，模拟输入模块的返回值为0时，A0引脚的输入电压是？（ ）
A 0V
B 5V
C 低电平
D 高电平
13、正常工作条件下，程序模块如下，当A0引脚输入的电压为2.5V时，模块的返回值最有可能为？（ ）
A 0
B 1
C 511
D 1023
14、通过电位器模块控制舵机的转动角度，当电位器旋转到如下图所示位置时，舵机的转动角度为45度，此时程序中红色方框所对应的程序是？（ ）
A
B
C
D
二、多选题
15、三极管中包括那几部分？
A 基极
B 集电极
C 发射极
D 接收极
16、使用电位器来调节LED灯的亮度，效果是将电位器从最低旋转至最高，LED灯也从熄灭逐渐变为最亮。以下程序中，不合理的有？
A
B
C
D
17、下列器件中，通常用做模拟输入的有？
A 按键开关
B 光敏电阻
C 声音传感器
D 电位器
18、下列信号中，属于模拟信号的有？（ ）
A 光的亮暗变化
B 学校各个班级同学的人数
C 温度的高低变化
D 声音的高低变化
三、判断题
19、在电子系统中，按照时间及数值连续性分类，将信号分为数字信号和模拟信号。
A 正确
B 错误
20、旋转电位器模块和按键模块都属于模拟输入传感器
A 正确
B 错误
